先導式電磁閥選型使用指南說明
發布時間：2018-05-08 來源：福建閥門 編輯：標光閥門
先導式電磁閥作為工業過程自動化控制系統的執行元件，通電后能自動開啟或關閉閥門，實現對管道中流體介質的通斷控制，它廣泛應用于冶金、石化、軍工、航天、船舶重工、核工業、消防、工業窯爐、電力、干燥設備、清洗設備、噴泉、食品、醫療設備、給排水、采暖空調、科研、節能產業等各個領域。其流通的介質有空氣、燃氣、水、油、防腐劑等流體。
先導式電磁閥工作原理
先導式電磁閥，通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周圍形成上低下高的壓差，在壓力差的作用下，流體壓力推動主閥芯向上移動將主閥口打開；斷電時，在彈簧力和主閥芯重力的作用下，閥桿復位，先導孔關閉，主閥芯向下移動，主閥口關閉；電磁閥上腔壓力升高，流體壓力向主閥芯加壓，密封更好。

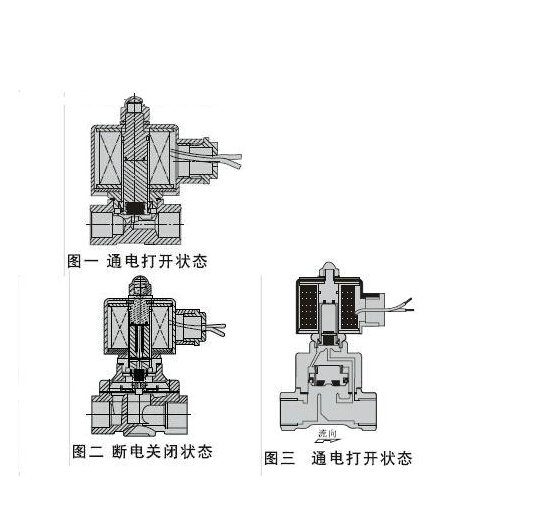

先導式電磁閥原理圖
1、線圈防護等級IP65。
2、先導膜片式結構，低功能。
3、保護型膜片結構設計，壽命延長兩倍。
4、配管方式可以任意角度安裝，為增強壽命最好是水平管接線圈朝上。
5、適用介質：液體、水、熱水、氣體、油、瓦斯等
先導式電磁閥使用說明
1、先導式電磁閥安裝必須符合“現場安全規程”的相關規定。
2、在安裝先導式電磁閥前，管道必須清洗干凈，必要時閥前須裝過濾器。
3、先導式電磁閥安裝時必須使線圈豎直向上，閥前須設置手動截止閥，介質流通方向應與閥體上箭頭指示方向一致。
4、不能將先導式電磁閥安裝在管道低凹處，以免因蒸汽冷凝水、雜質等沉積在閥內而妨礙正常工作。
5、在管道剛性不足的情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
6、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。
7、連續性生產部門為在電磁閥清洗和檢修期間仍確保生產正常進行，建議采用旁路隔離裝法。注意：旁通閥平時要常閉。
8、先導式電磁閥安裝完成后，檢查水路和電路連接無誤，接通水路和電路，試動作數次，確認正常后方可投入正式使用。
